  • 音叉物位開關.jpg

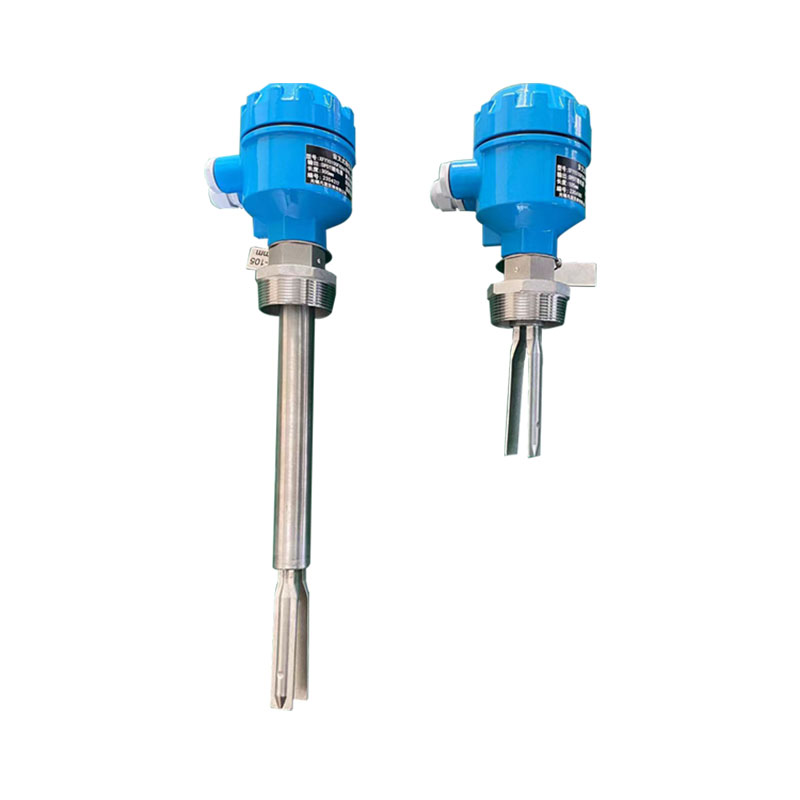

音叉液位開關

ProductDetails:

音叉液位開關是一種新型的物位開關。叉體由晶體激勵產生振動,當叉體末端被液體浸沒時,振動頻率發生變化,這一變化通過電子線路檢測出來并輸出一個開關量,從而實現液位的上、下限報警和控制。

ProductDescription:

應用范圍:

       音叉液位開關適用于灌內或管道內各種物料/液體介質的高低位檢測,產品應用面廣泛如纖業、橡膠業、輪胎業、水泥業、鋼鐵業、食品廠、醫藥廠、石化廠、飼料廠…等產業原料/制程/成品桶槽之物液位控制。

產品概述:

       XFYYC型音叉液位開關是一種新型的物位開關。叉體由晶體激勵產生振動,當叉體末端被液體浸沒時,振動頻率發生變化,這一變化通過電子線路檢測出來并輸出一個開關量,從而實現液位的上、下限報警和控制。音叉式物位開關被稱為“電氣浮子” ,凡使用浮球液位開關和由于結垢、湍流、攪動、氣泡等原因不能使用浮球液位開關的場合均使用“電氣浮子” 。由于音叉式物位開關無活動部件,因此無需維護和調整,是浮球液位開關的升級換代產品。本系列產品有普通型、本安型、隔爆型,適用于不同要求的環境場合使用。
特點:
1、適應性強:被測液體不同的電參數對測量均不產生影響,結垢、湍流、攪動、氣泡、中等粘度、高壓等惡劣條件對檢測也無影響;

2、免 維 護:無活動部件,使用簡單,堅固耐用;

3、無需調校:不受被測介質的電參數影響,常規無需調試;

4、掉電數據保存:高低位停斷電保護,安全可靠。
主要技術指標:

1:供電電源:直流24VDC;交流220VAC、50/60Hz

2:工作溫度:-20~200℃

3輸出方式:DPDT繼電器觸點輸出、RS485通信(選配)

4觸點容量:220VAC 5A

5:防爆等級:本安型:ExiaIICT4-CT6,隔爆型:ExdIICT4-CT6

選型說明:

XFYYC

音叉液位開關

|

45

0 : 標準型

1: 加長型

2: 耐酸/堿性

注:45精小型

100:標準型

200:振棒型

|

100

3:耐酸/堿性加長型

4:衛生接頭型

5:衛生接頭加長型


200

4:防爆標準型

5:防爆加長型

6:電纜型(精小型)

|

|

尺寸

C3/4(20A)(精小型)

D:1"(25A)

E: 1-1/2"(40A)

F: 2" (50A)

|

|

G: 2-1/2"(65A)

H: 3"(80A)

I: 4"(100A)

J: 5"(125A)

|

|

K: 6"(150A)

S: 特殊規格

31-1/4


|

|

|

規格

M: 5kg/cm2

N: 10kg/cm2

O: 150Lbs

P :  300Lbs

|

|

|

Q: PT (外牙)

R: PF(G)(外牙)

T :BSP(外牙)

W:PN10(10Bar)

|

|

|

X: PN16(16Bar)

Y: PN25(25Bar)

Z: PN40(40Bar)

U : NPT

|

|

|

S : 特殊規格



|

|

|

|

A

供電電壓:220VAC

|

|

|

|

D

供電電壓:18-36VDC

|

|

|

|

P

12~55 Vdc 3 wire PNP/ NPN Output

|

|

|

|

S

特殊規格

|

|

|

|

|

電氣連接

A: M20x1.5

BM12 x1(90o)彎頭

|

|

|

|

|

C: M12x1(180o)

D: DIN43650

|

|

|

|

|

E: 電纜出線

FM12x1CABLE 標 線長2M,PVC 24AWG)

|

|

|

|

|

|

接液材質

4SUS304

6SUS316

|

|

|

|

|

|

7:不銹鋼+PFA

8:表面噴涂四氟

|

|

|

|

|

|

|

0500

500mm以下

探棒長度

500mm為基數

|

|

|

|

|

|

|

1000

501~1000mm

|

|

|

|

|

|

|

1500

1001~1500mm

|

|

|

|

|

|

|

|

T0

溫度:常溫

|

|

|

|

|

|

|

|

TT

其它值(單位)

|

|

|

|

|

|

|

|

|

P0

壓力:常壓

|

|

|

|

|

|

|

|

|

PT

其它值(單位BAR)

XFYYC

100

D

M

A

A

6

100

T0

P0

選型舉例

XFYYC100標準型音叉開關G1螺紋接口,供電電壓:220VACM20*1.5電氣接口,接液材質:316L,不含螺紋長度100mm,常溫,常壓
