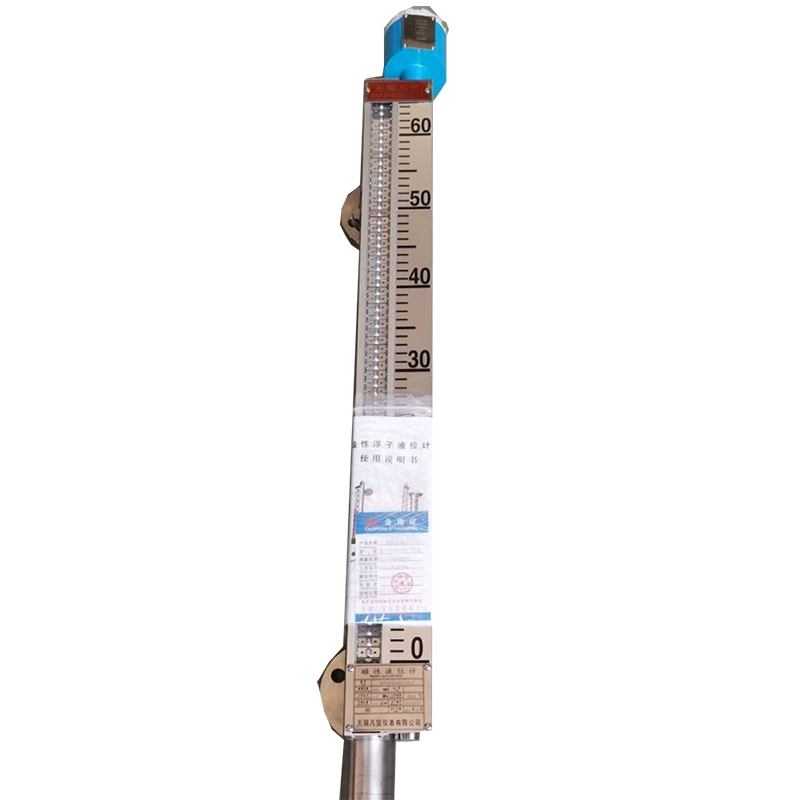

磁翻板液位計是根據磁極耦合原理、阿基米德(浮力定律)等原理巧妙地結合機械傳動的特性而開發研制的一種專門用于液位測量的裝置。
磁翻板液位計是在借鑒國內外******產品的基礎上,積極吸收、揉合眾多產品的優點,通過公司技術人員的精心設計而成的,采用優質磁體和進口電子元件。產品具有:測量范圍大,讀數直觀清晰;密封結合面少,不易滲漏,安全可靠;指示部分與被測介質完全隔離;易于安裝、維修方便。
磁翻板液位計的技術參數:
1:正常工作條件:環境溫度:-20~80℃;相對濕度:5%~100%(包括直接濕);
2:環境壓力:86kPa~108 kPa;
3:測量范圍:0~12米;
4:顯示精度:±10mm;
5:介質壓力:1.0、2.5、4.0、6.4、10.0、16.0、25.0、42.0MPa;
6:介質溫度:-40~450℃(類型可選);
7:介質密度:≥ 0.5g/cm3;
8:界位介質密度差:≥ 0.15g/cm3;
9:介質粘度: ≤0.05Pa·S;
10:接液材質:不銹鋼、PVC、Ti等;
11:過程連接:按用戶所需,有多種選擇;
安裝調整與使用:
●用戶在產品到貨后,應首先檢查產品的包裝質量,包裝箱應完整無損,標志清晰。如果包裝已有明顯損壞,應及時聯系儲運部門查清問題及責任并通知我公司。如包裝無質量問題,可以開箱去除產品。必要時可對儀表進行簡單的檢測;
●拆下浮子室法蘭將浮子按箭頭向上方向(此時浮子內磁鋼在其上半部)裝入浮子室,重新裝上浮子室法蘭,注意裝好密封墊并均勻緊固,將下法蘭堵死,將水有上連接法蘭口緩緩注入浮子室,指示器應有液位指示且靈敏無跳動,儀表即正常,因指示器為跟蹤指示,如在沒進液前發現指示器顯示混亂,可用備用工具磁鋼將指示器自下至上全部吸引指成白色。
●儀表在設備上安裝時,應在法蘭結合面安裝密封墊,然后用螺栓將儀表固定在用戶法蘭上。儀表安裝在壓力容器上時應和容器一起按有關規程進行壓力試驗,即經過1.25倍工作壓力的水壓試驗以及1.05倍工作壓力的氣密性實驗,確認無滲漏后方可以投入使用。(注意當實驗壓力超過1.25倍儀表工作壓力時應將浮子從浮子室中取出,待水壓試驗合格后,再將浮子裝入浮子室進行不大于1.05倍儀表工作壓力的氣密性實驗)。
●儀表投入運行時,應先打開上閥門然后再緩緩打開下閥門,使介質慢慢流入浮子室,防止液位上升速度過快造成指示器不能跟蹤顯示或損壞浮子。
●對于帶有液位變送器(電信號遠傳)的儀表,應使用備用工具磁鋼吸引浮子室內磁浮子運動,模擬液位變化,來檢測液位變送器工作是否正常。對于防爆型儀表不僅要檢測變送器的工作狀態參數,還要檢測器防爆性能(如防爆殼的強度、涂覆、密封等)。
●頂裝型儀表的安裝應先裝浮子桿組件,用手移動浮球,模擬液位變化,指示器應能正常動作。儀表安裝時先將浮球桿組件通過儀表法蘭孔插入浮筒內,并使浮球桿上的磁鋼N極(封膠面)面對指示器,加密封墊后將組件上長板與儀表法蘭端面長槽對準后再將兩個法蘭連接。
●高溫高壓型儀表:
a.儀表在設備上安裝時應在法蘭結合面安裝密封墊,然后用螺栓將儀表固定在用戶設備接口的預定法蘭上。
b、儀表安裝完成后,打開閥門使儀表充壓。注意充壓要緩慢!等待容器與儀表腔體的壓力溫度穩定,儀表后方可投入使用。
●配有液位變送輸出的液位計:
a.有防爆要求的儀表安裝時,用戶遵守《中華人民共和國危險場所電氣安全規程》;維修在安全場所進行。在安裝和維修時切斷電源。在確認電源斷開后,再打開儀表接線盒。儀表的接線盒上的接地端子須***接有可靠的地線。在調整和使用的過程中,應注意保護儀表接線盒上的防爆螺紋接合面,不得有劃痕、碰撞等損傷。
b.儀表現場顯示部分投入運行后,接好液位變送輸出液位計的變送器的接線,蓋上儀表接線盒,確認密封后方可通電。
c.觀察數字顯示儀的液位值,如果帶有液位變送輸出液位計的液位值與現場顯示的液位值不一致時,可以松開喉箍,適當調整液位變送器的上下位置,直到達到一致。然后緊固喉箍。
d.帶有報警開關的液位計 報警開關為干觸點無源開關。開關大體上可以分為常開、常閉、常開自鎖等幾種。主要用于控制小功率負載(繼電器、接觸器等)。注意:開關類型和開關容量按照合同約定。
●防腐型儀表的測量零點,是以實際指示器顯示的位置為準。主體材料為PVC等的防腐型儀表的機械強度較低,安裝時應加外金屬支撐,以確保使用安全。安裝時還應注意要均勻緊固法蘭螺釘,以免受力不均造成損壞。
●隔爆型液位計 隔爆型液位計的液位變送部分(電氣部分)的工作原理:它是利用磁性浮子作用在磁簧開關上導致連入回路的電阻數目的變化,進而,使得傳感器部分可以發生出于液位變化相對應的電阻信號。通過信號轉化器,就可以把電阻信號轉化成4~20mA的電流信號。
本液位計的電子元件幾乎沒有電容器、電感等儲能元器件。且性能穩定。隔爆盒密封性能好。
液位計的變送器輸出端子為1端和2端,其中:1端為正極、2端為負極。導線從1端和2端連接引出,導線連接到到其他二次液位計上。連接時注意正負極對應!
●本安型液位計 本安型液位計的液位變送部分(電氣部分)的工作原理:它是利用磁性浮子作用于磁簧開關,磁簧開關的通斷導致回路的電阻值的變化(聯入系統的精密電阻器數目發生變化),進而,使得傳感器部分可以發生出于液位變化相對應的電阻信號。通過信號轉化器,就可以把電阻信號轉化成4~20mA的電流信號。
本液位計的電子元件幾乎沒有電容器、電感等儲能元器件。且性能穩定。
液位計的變送器輸出端子為1端和2端,其中:1端為正極、2端為負極。導線從1端和2端連接引出,導線連接到位于安全區的安全柵上。連接時注意正負極對應!
本安型液位計需配合合適的安全柵使用,安全柵參數要求如下:
a、電壓(交流峰值或直流)Um:≤250V AC/DC
b、輸出電壓U0:≤28V DC
c、輸出電流I0:≤93mA DC
d、外部電容C0:<0.083μF
e、外部電感L0:<4mH
本安型液位計的接線端子接線方式和隔爆型液位計相似。
